QEC MQTT Publish Control 是一款運行於 QEC 平台（86Duino + 86HMI）上的圖形化 MQTT 發布工具。設備啟動後，使用者可以直接透過觸控螢幕編輯 Local IP、Broker IP、Client ID、Topic 與 Payload，並在不需要重新修改程式碼的情況下，將訊息發布至任意 MQTT Broker。
1. 快速概覽
- 可直接透過觸控螢幕重新設定 Local IP、Broker IP 與 Client ID
- 一鍵發布任意 Topic / Payload 組合，並提供即時預覽與視覺化狀態回饋
- 當 Broker 短暫斷線後，可自動恢復連線；下一次發布時會重新連線並再次公告裝置資訊
2. 透過五個 Demo，帶你一步步完成測試流程
2.1 Demo 1 — 開機後自動連線，幾秒內完成裝置辨識
首先，開啟設備電源。接著 setup() 會讀取預設的 Local IP、Broker IP 與 Client ID，呼叫 Ethernet.begin()最後執行 mqttConnectOnce(true).
在幾秒內，HMI 標題列上的 MQTT 狀態標籤會轉為綠色，並顯示 MQTT Connected。同時，設備也會將包含 Client ID 與 IP 的保留訊息發布到 QEC/test/device ，因此任何訂閱者都可以在不需要反覆查詢設備狀態的情況下，立即看到設備已上線。

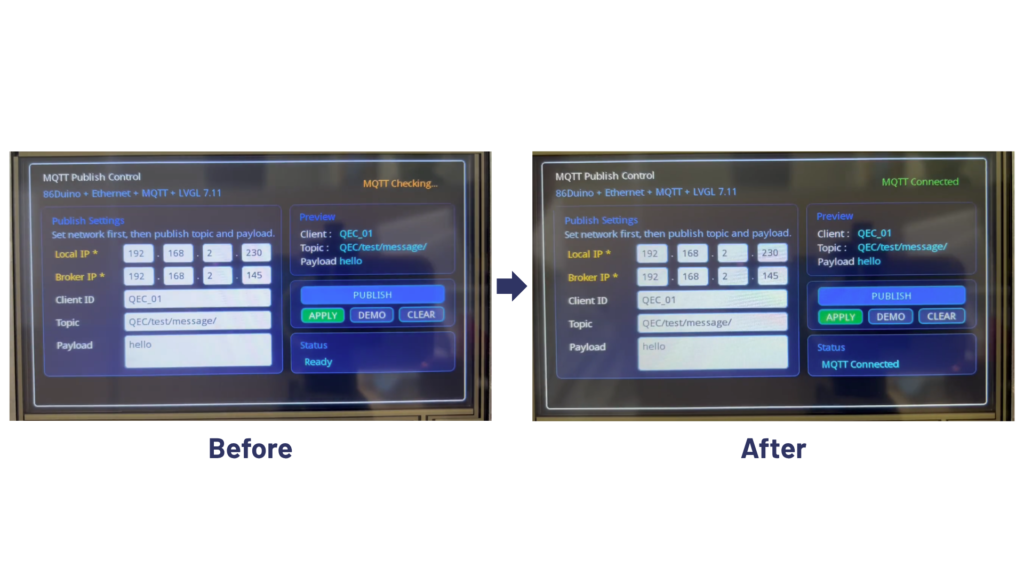

Before / After：開機時，HMI 標題列會先顯示黃色的 MQTT Checking…. 。當 Ethernet 連線建立完成，並且成功與 Broker 完成連線後，狀態會轉為綠色的 MQTT Connected同時，系統將會把 clientId=QEC_01, ip=192.168.2.230 發佈到 QEC/test/device.
2.2 Demo 2 — 不用重新燒錄程式，也能切換 MQTT Broker
點選 Broker IP 的各個欄位，輸入新的位址。也可以視需求編輯 Local IP 與 Client ID。接著點選 點選 APPLY. applyNetworkSettings() 會先中斷目前的連線階段，接著使用新的 Local IP（若有修改）重新執行 Ethernet.begin() ，並將 PubSubClient 指向新的 Broker。完成後，系統會重新連線，並再次發布裝置資訊。
Before / After：

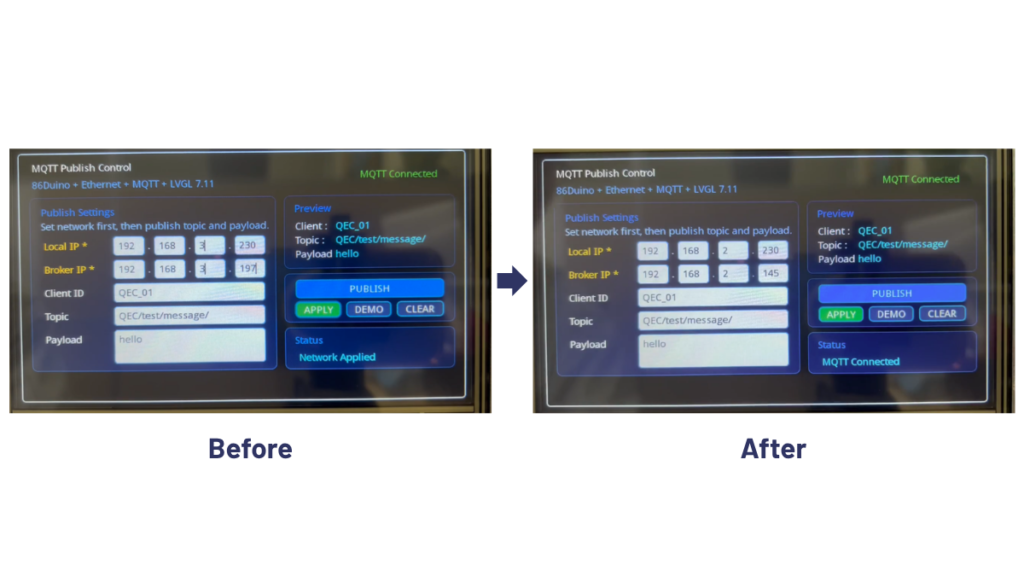

將 Broker IP 從 192.168.2.145 改為不同網段後點選 點選 APPLY 。MQTT 狀態會短暫回到 Checking，並在成功連上新 Broker 後再次轉為綠色。
2.3 Demo 3 — 透過一鍵操作發布自訂訊息內容
網路連線建立後，點選 Topic 欄位，輸入例如 factory/line1/event的 Topic。接著點選 Payload，輸入任意字串。
輸入過程中，Preview 區塊會即時同步顯示 Topic 與 Payload 的內容。接著點選 PUBLISH. publishSimpleMessage() 會讀取文字欄位內容，並在發布前先檢查 Topic 或 Payload 是否為空值。若內容有效，系統會呼叫 client.publish()進行發布，並將結果顯示在 Status 區塊中，例如 Publish 成功 或 Publish 失敗.

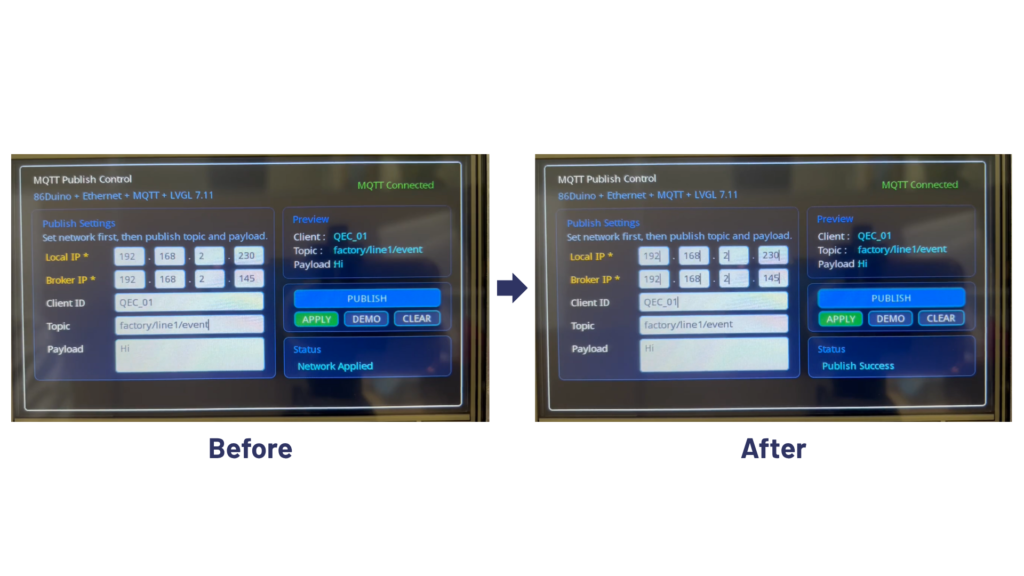

Before / After： 填入 Topic 與 Payload 欄位後，Preview 區塊會同步顯示相同內容。點選 PUBLISH後，Status 區塊會顯示 Publish 成功。同時，任何訂閱該 Topic 的接收端都可以收到這筆訊息。
2.4 Demo 4 — 網路短暫中斷後自動恢復連線
當 Broker 中斷連線，或網路線重新插拔後，下一次點選 PUBLISH 時，系統會偵測到 !client.connected()，並在 Status 區塊顯示 MQTT Reconnecting…。
接著系統會呼叫 mqttConnectOnce(true) 重新建立 MQTT 連線，並在送出使用者的 Payload 前，先重新發布保留的裝置資訊。

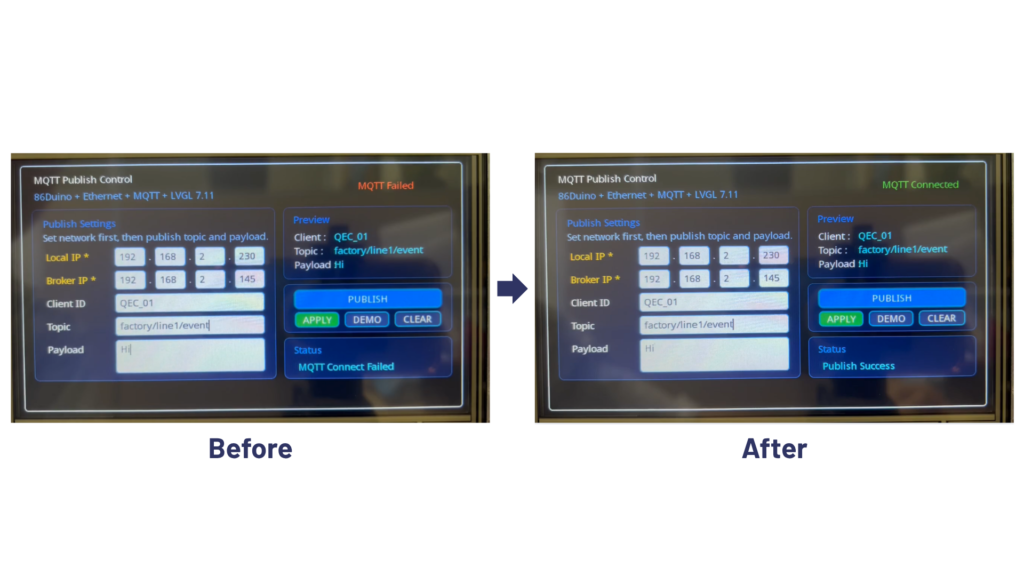

Before / After： 網路線被拔除後，MQTT 狀態會切換為紅色的 MQTT Failed 。操作人員再次點選 PUBLISH，系統會自動重新連線，狀態恢復為綠色，並成功顯示 Publish 成功 在 Status
2.5 Demo 5 — 自動產生唯一 Client ID，快速部屬多台設備
將 Client ID 欄位留空，並為每台設備設定一組唯一的 Local IP，接著點選 點選 APPLY. generateClientIdFromLocalIp() 會根據 Local IP 自動產生唯一的 Client ID，格式為： QEC_<a>_<b>_<c>_<d> 產生後，系統會將 Client ID 回寫到文字欄位中。接著每台設備都會將自己的 Client ID 與 IP 發布到保留的 QEC/test/device topic 中。
使用者只需要透過任一 MQTT Client 訂閱一次，就能取得即時更新的設備清單。由於每台設備的 Client ID 都是根據各自的 IP 產生，因此在 Broker 上不會發生 Client ID 重複衝突的問題。

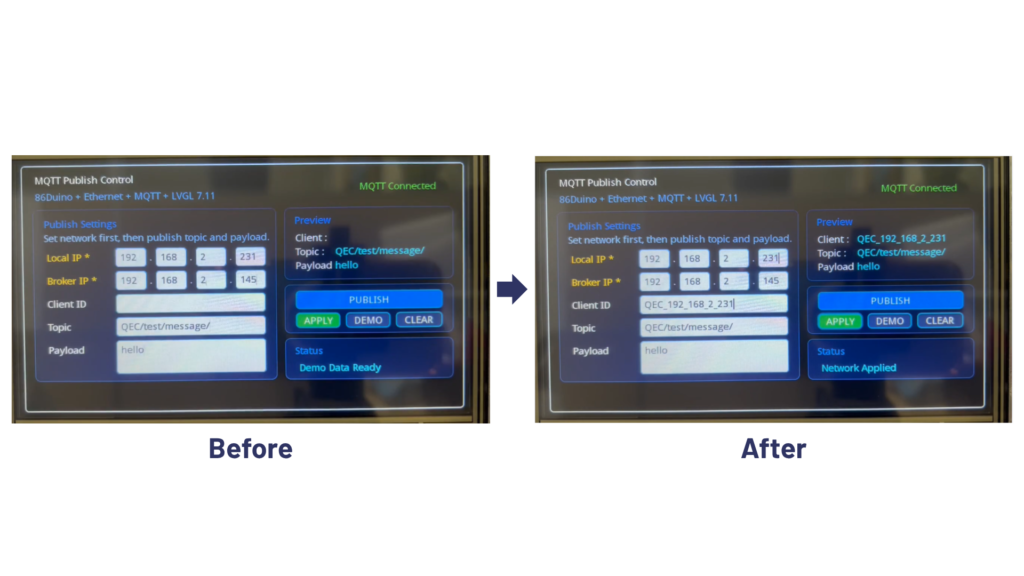

Before / After： 將 Client ID 欄位留空，並將 Local IP 設定為 192.168.2.231, 點選 APPLY ，此時 Client ID 文字欄位會自動填入： QEC_192_168_2_231.
3. 為什麼這能節省工程時間
- 單一程式，彈性部署，Local IP、Broker IP 與 Client ID 可直接透過 HMI 編輯，讓同一份程式更容易套用到不同的網路環境。
- 清楚的 HMI 狀態回饋，像是 MQTT Connected、Invalid Local IP、Topic Empty 與 Publish Failed 等關鍵結果，都會直接顯示在畫面上。
- 更快速的發布測試，APPLY 與 PUBLISH 分開設計，因此修改 Topic 或 Payload 時，不需要重新啟動 Ethernet。
- 裝置自動公告，透過 QEC/test/device 上的保留裝置資訊，訂閱者在連線後即可取得最新的裝置識別資訊與 IP。
4. 所需設備
| 部件 | 必要條件 |
|---|---|
| Main device | QEC 平台（86Duino 主機 + 86HMI 面板） |
| Network | 使用標準 Ethernet 網路，連接至可存取的 MQTT Broker，例如 Mosquitto、EMQX 或 HiveMQ。 |
| Broker | MQTT v3.1.1 broker on port 1883 |
| 函式庫參考 | Ethernet, PubSubClient, lvgl 7.11 |
| 選配 | 可使用 MQTT Explorer、mosquitto_sub 等 MQTT Client，確認是否成功接收到訂閱訊息。 |
