[測試工具] QEC MySQL 測試工具 – 透過 HMI 快速測試 MySQL 連線

QEC MySQL HMI 測試工具是一套圖形化的 MySQL 驗證工具,運行於 QEC-M-070T 平台上。透過 800 × 480 觸控式 HMI,使用者可以經由 Ethernet 連接 MySQL Server,並直接在面板上執行測試資料寫入、資料表讀取、安全刪除記錄、自動寫入測試,以及操作紀錄檢視等功能。

本範例設計為一套適合初學者使用的測試工具與教學示範。它可以協助使用者理解從 HMI 操作、SQL 執行,到畫面回饋顯示的完整流程,而不需要一開始就建立完整的正式資料庫管理系統。

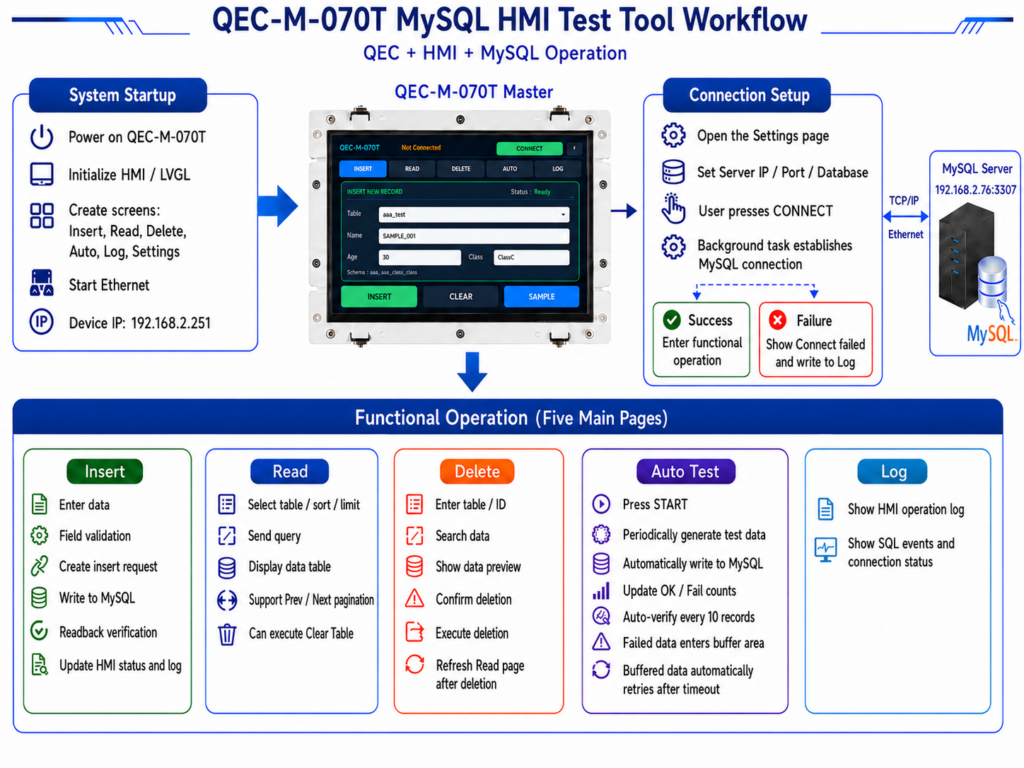

QEC_MySQL_Workflow_EN

1. 快速概覽

  • 透過 Ethernet TCP/IP,從 QEC-M-070T 連線至 MySQL / MariaDB Server。
  • 可由 HMI 手動輸入測試資料,並立即驗證資料庫寫入結果。
  • 可讀取資料表記錄,並支援排序、筆數限制選擇、分頁顯示與總筆數統計。
  • 透過安全的 FIND → PREVIEW → DELETE → CONFIRM 流程刪除資料記錄。
  • 可執行 Auto Test,定期寫入模擬資料,並追蹤 OK / FAIL 結果。
  • 可使用 LOG 與 Retry Buffer 檢視 SQL 執行結果,並重新嘗試寫入失敗的自動測試資料。

2. 功能總覽

本工具提供六個 HMI 頁面,每個頁面皆對應 MySQL 測試流程中的特定操作。使用者可以依序完成資料庫連線、資料寫入、資料表讀取、資料刪除、自動測試執行,以及操作紀錄檢視等步驟。

2.1 INSERT — 手動測試資料輸入

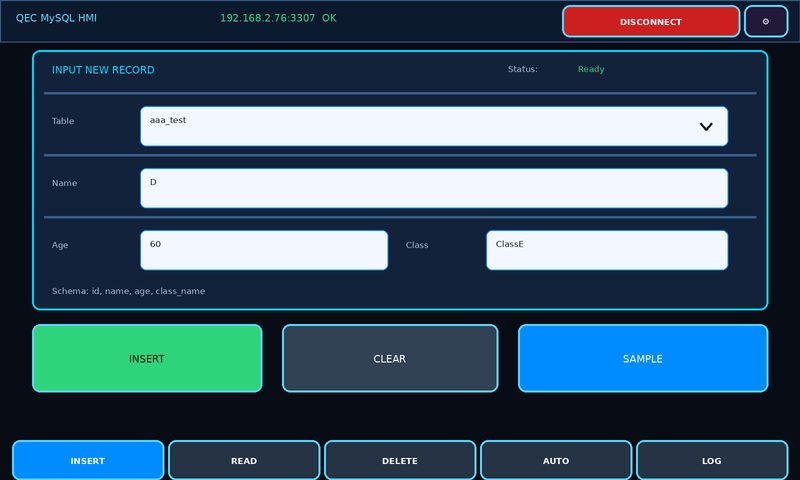

INSERT 頁面用於手動寫入一筆測試記錄。使用者選擇資料表後,輸入 name、age 與 class,並按下 INSERT。接著 HMI 會將 SQL INSERT 操作加入佇列,並顯示執行結果。

QEC_MySQL_Insert

2.2 READ — 分頁查詢資料記錄

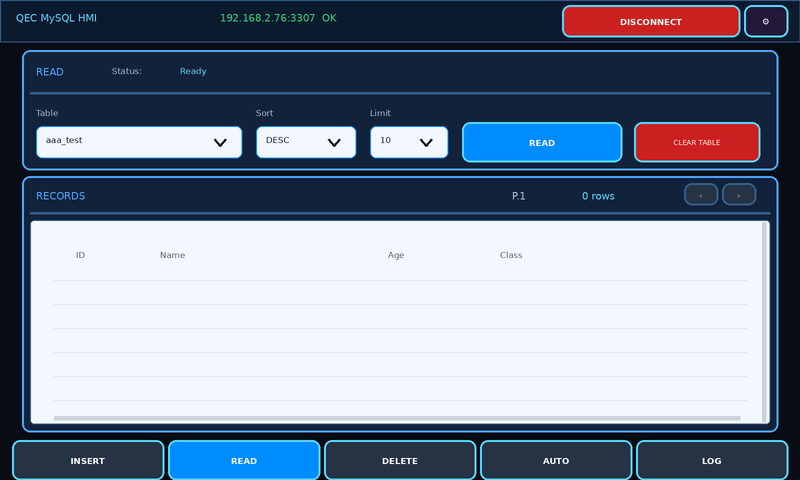

READ 頁面可用於查詢資料表記錄,並支援選擇資料表、排序方向與讀取筆數限制。畫面同時會顯示目前頁碼、資料範圍、總筆數,並提供 PREV / NEXT 按鈕供使用者切換瀏覽。

QEC_MySQL_Read

2.3 DELETE — 查詢後安全刪除資料

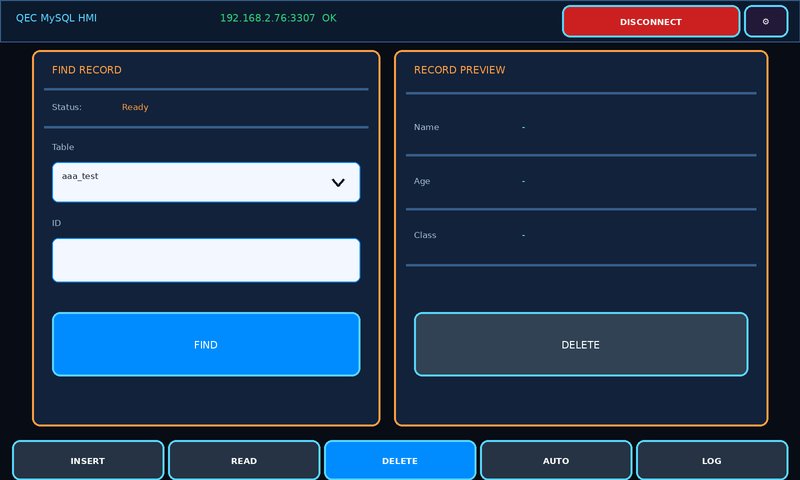

DELETE 頁面會先依照 ID 查詢資料記錄,並顯示該筆資料的預覽內容。使用者必須確認操作後,工具才會送出 DELETE 指令,以降低測試過程中誤刪資料的風險。

QEC_MySQL_Delete

2.4 AUTO — 自動寫入測試

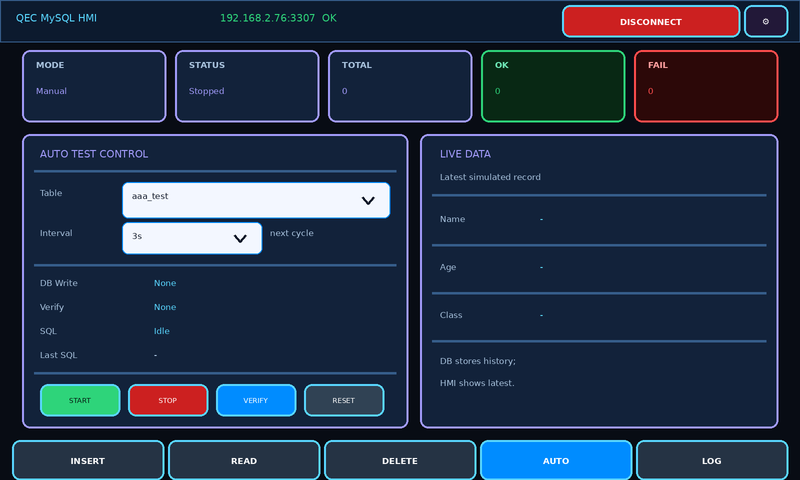

AUTO 頁面會定期將模擬資料寫入所選資料表。畫面會顯示總操作次數、OK / FAIL 計數、最新 SQL 執行時間、Readback 狀態,以及最新產生的模擬資料。

QEC_MySQL_Auto

2.5 LOG — 操作紀錄與重試暫存區

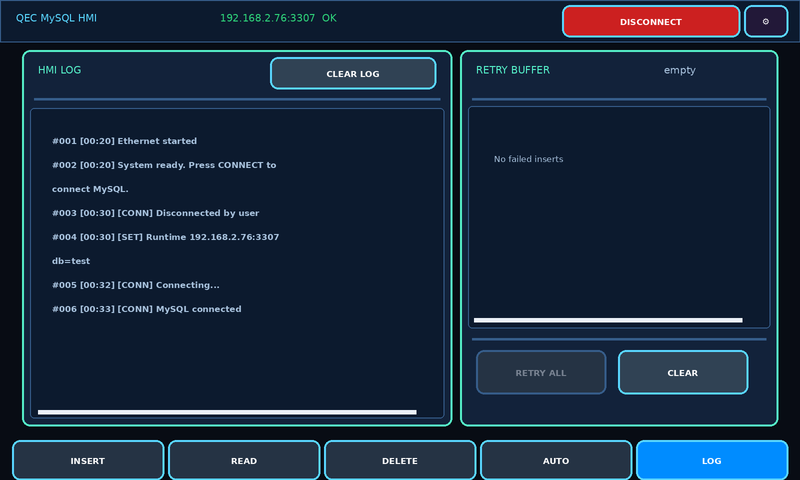

LOG 頁面會記錄連線事件、SQL 操作、Auto Test 狀態與錯誤訊息。自動寫入失敗的資料會被儲存在 Retry Buffer 中,並可透過 RETRY ALL 再次送出。

QEC_MySQL_Log

2.6 SETTINGS — 執行期間連線設定

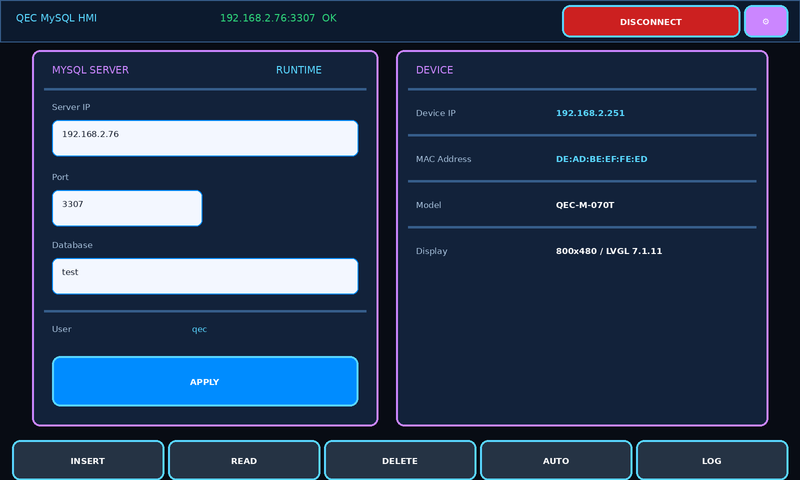

SETTINGS 頁面可讓使用者在程式執行期間修改 Server IP、Port 與 Database。這些設定屬於暫時性的執行期間設定,重新開機後會恢復為 sketch 中的預設值。

QEC_MySQL_Setting

3. 第一次端到端測試流程

以下流程可用於驗證完整的 MySQL HMI 操作路徑,包含連線、寫入、讀取、刪除、自動測試與 Log 檢視。

  1. 開啟 QEC-M-070T 電源,並確認 HMI 標題列顯示 Not Connected.
  2. 接著在 Client 按下 CONNECT 並確認狀態變更為 Connected.
  3. 在 INSERT 頁面中,選擇 aaa_test,按下 SAMPLE,接著按下 INSERT.
  4. 切換至 READ 頁面,選擇 aaa_test,將 Sort 設為 DESC,將 Limit 設為 10然後按下 READ.
  5. 確認新寫入的資料出現在 RECORDS 表格中。
  6. 切換至 DELETE 頁面,輸入該筆資料的 ID,按下 FIND,並確認預覽資料。
  7. 接著在 Client 按下 DELETE ,並再次確認以刪除該筆資料。
  8. 回到 READ 頁面並再次查詢,確認該筆資料已被刪除。
  9. 切換至 AUTO 頁面,選擇 aaa_test 與 3s 間隔,然後按下 START.
  10. 觀察 TOTAL / OK / FAIL、Last SQL 與 LOG 頁面的紀錄,最後按下 STOP.

4. 所需設備

部件必要條件
QEC 主站QEC-M-070T 或相容的 QEC HMI
網路QEC 裝置與 MySQL Server 之間需建立 Ethernet 連線
資料庫QEC 裝置可連線存取的 MySQL / MariaDB Server
資料表aaa_test 以及 bbb_test ,欄位包含 id, name, age和 class_name
函式庫參考LVGL 7.1.11、SCoop、Ethernet TCP/IP、MySQL library

5. 重要提示

本範例主要用於封閉式 LAN 或實驗室環境中的教學、驗證與測試工具用途。若要應用於正式系統,請加入適當的存取控制、指令驗證、SQL 防護、錯誤處理,以及安全的網路架構設計。

執行期間的 SETTINGS 頁面可暫時修改 Server IP、Port 與 Database。重新開機後,裝置會恢復為 sketch 中的預設值。


6. 資源


7. 後續延伸

此 MySQL HMI 測試工具可進一步擴充 schema 檢查、更完整的設備資料格式、連線 keep-alive、權限管理、SQL 參數保護,以及更詳細的錯誤分類,以支援更接近正式系統的應用需求。
